PC 板与亚克力板变形控制:鼓包原因、热膨胀计算与安装预留规范
先说结论
PC 板、亚克力板装进钢框架后鼓包、拱起、翘曲,不是板材质量问题,而是热膨胀系数差了约 6 倍:温度一变,板材的伸缩量远大于框架。如果安装时螺栓锁死、没有伸缩余量,形变应力无处释放,只能把板面顶起来,轻则影响外观与开合,重则应力集中导致开裂。
标准做法一句话:按每米预留 3mm 伸缩余量设计安装结构——螺栓不锁死、孔位留间隙。下文给出计算方法、两档整改方案与官方依据。
一、根本原因:热膨胀系数差 5~6 倍
| 材料 | 线性热膨胀系数(×10⁻⁶/℃,即 mm/m·℃) | 相对钢材 |
|---|---|---|
| PC(聚碳酸酯) | 65 | 约 6 倍 |
| 亚克力(PMMA) | 70~75 | 约 6~7 倍 |
| 普通碳钢 | 11~12 | 1 |
| 玻璃(参考) | 约 8 | — |

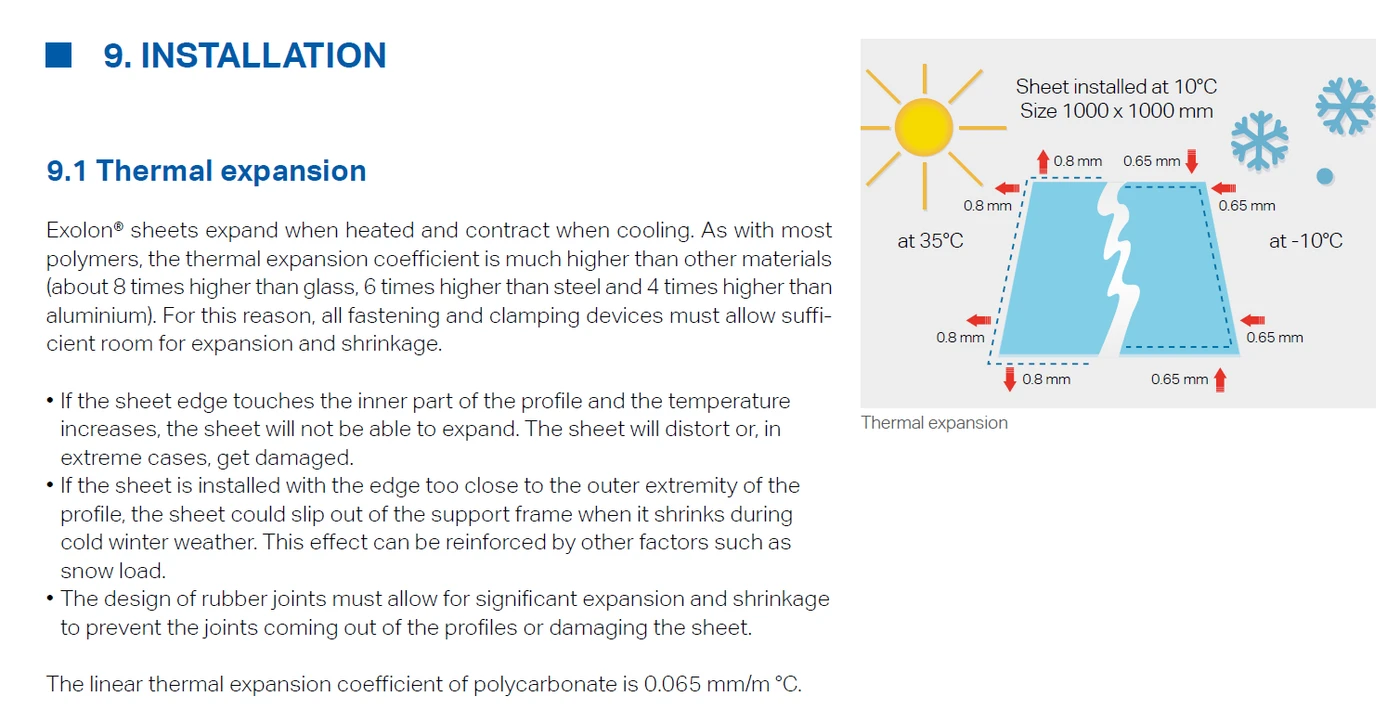

表中数值为行业通用工程值:PC 的线性热膨胀系数为 0.065 mm/m·℃(即 65×10⁻⁶/℃),约为玻璃的 8 倍、钢的 6 倍、铝的 4 倍;亚克力还要略高。
这个数字的含义是:同样升温 1℃、同样长度,PC 板比钢框架多伸长约 53μm/m。温差越大、板材越长,差值累积越可怕。
二、算一笔账:1800mm 门板会差出 3.34mm
公式:伸长量 ΔL = 长度 L × 线膨胀系数 α × 温差 ΔT
以一块 1800mm 的设备门板为例,安装与使用温差按 35℃ 计:
- PC 板伸长量:1800 × 65×10⁻⁶ × 35 ≈ 4.1mm
- 钢框架伸长量:1800 × 12×10⁻⁶ × 35 ≈ 0.76mm
- 差值 ≈ 3.34mm

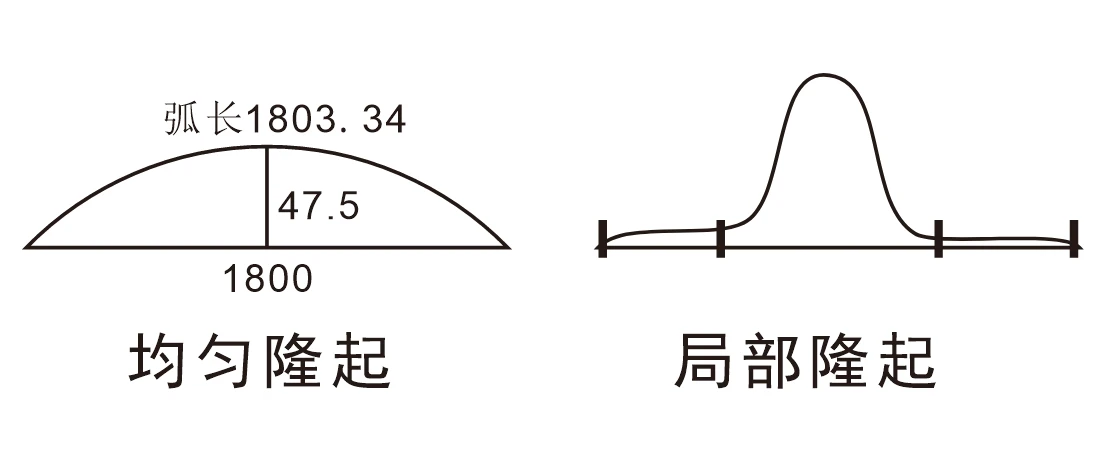

这 3.34mm 如果被螺栓锁死、无处释放,板会被顶成两种形态:
- 均匀隆起:多余长度均匀分布成一条弧——弦长 1800mm、弧长 1803.34mm,对应弓高约 47.5mm;
- 局部隆起:应力在约束点之间集中,局部拱起比 47.5mm 只高不低,且长期反复会加速开裂。
一个常见的误区是”板不会鼓得这么厉害”。以 1000×1000mm 的 PC 板为例,在 10℃ 安装,升温到 35℃ 时四边各膨胀 0.8mm,降到 -10℃ 时各收缩 0.65mm——一米见方的板,形变量就是毫米级。而且冷缩同样危险:冬季收缩时,板可能从压条里滑出脱框。
三、标准做法:每米预留 3mm 伸缩余量
按 PC 与钢的系数差(65−12=53×10⁻⁶/℃)计算,每米板材每 1℃ 温差的伸缩差是 0.053mm——每米预留 3mm,可覆盖约 55℃ 的极端温差工况,再取整作为安全余量。这也是 PC 板安装的通行规范。
落实到位,按改动量分两档:
方案一(改动最小):优化螺栓固定,释放伸缩应力
取消螺栓锁死的安装方式,让板材整体自由形变、分散应力:
- 螺栓孔改为扩孔或 U 型孔(长圆孔),开孔方向与形变方向一致,搭配大垫片分散压强;
- 螺栓适度紧固,不锁死、不压死板材,避免应力固化在夹持点。
方案二(重新设计):门框式压紧结构
重载或大板面场景,推荐门框式压紧结构:上下位置压紧限位,左右方向严格按每米 3mm 预留伸缩间隙。板的上下边由压条约束,左右方向自由伸缩,彻底解决温差形变导致的拱起、翘曲,适配全年高低温循环。
另外三条安装细节常被忽略:板边不得顶住型材内壁(受热无法膨胀,板材会变形甚至损坏);板边不宜太靠近型材外沿(冬季冷缩时可能滑出框架,雪载会加剧);胶条与接缝要预留胀缩量(防止胶条脱出或夹伤板材)。
五、常见问题
Q:亚克力和 PC,谁更容易变形?
系数上亚克力(70~75)还略高于 PC(65),两者都远高于钢,安装规范完全相同:都必须预留伸缩余量。差异在力学与光学特性——PC 抗冲击更强,亚克力表面硬度与透光更好;选材看工况,防变形的安装逻辑一致。
Q:每米 3mm 是怎么算出来的?
按 PC 与钢的系数差 53×10⁻⁶/℃ 计算,每米板材每 1℃ 温差的伸缩差约 0.053mm;预留 3mm 覆盖约 55℃ 温差,已含安全余量。更长或温差更大的场景,按 ΔL = L × α × ΔT 重新计算即可——只会更大。
Q:螺栓拧紧一点是不是更牢、更不漏?
恰恰相反。锁死等于把热应力固化在螺栓点上:轻则鼓包翘曲,重则孔位开裂。“牢固”应该来自上下压紧限位 + 左右伸缩自由的结构设计,而不是把板钉死。
结语
设备防护罩、观察窗、检修门这类”PC/亚克力板 + 金属框架”的配合件,变形问题几乎都出在安装结构而不是板材本身。创美嘉在设备防护罩与精密视窗的定制中,按上述规范设计安装结构(伸缩余量计算、U 型孔与压紧结构),板件加工精度 ±0.01mm、平面度可控制在 0.05mm 以内;如需评估现有结构的变形整改,欢迎来图沟通。
参考资料
- [1] Exolon® Technical Manual Solid(模克隆/Makrolon® 板材,现 Exolon®),第 9 章 Installation:https://www.exolongroup.com/index.php/fuseaction/download/lrn_file/mf0261_e_210502.pdf
