PC 板 CNC 加工参数速查表:钻孔、铣削、锯切全参数
先说结论
PC(聚碳酸酯)板是好加工的塑料:用加工金属的标准刀具即可,推荐硬质合金(碳化钨)刀具,核心只有两条——刀具锋利、几何角度正确。真正让采购和加工厂翻车的不是速度进给,而是三件反直觉的事:
- 绝对不能用切削油或油水乳化液冷却——PC 不耐其中的添加剂,会产生应力开裂(只允许用水或无油压缩空气);
- 深孔要勤退刀,既排屑也散热;
- 孔壁必须光滑无毛刺,缺口在锁紧装配时就是裂纹起点。
下表参数按 PC 板加工的行业通用工程值整理,可直接作为工艺卡底稿。
一、钻孔参数
| 参数 | 推荐值 |
|---|---|
| 顶角 Point angle | 110–130° |
| 前角 Rake angle γ | 0–5° |
| 后角 Clearance angle α | 5–15° |
| 螺旋角 Helix angle β | 19–40° |
| 切削速度 Cutting speed | 15–30 m/min |
| 进给 Feed | 0.1–0.3 mm/rev |

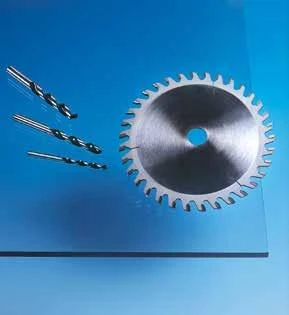

加工金属的标准麻花钻完全适用于 PC 板,关键保证切削刃锋利。一般情况下钻孔不需要冷却;钻较深孔时,推荐用水或无油压缩空气冷却,并且/或者定期把钻头从孔中退出——目的是降低孔内热量并排出切屑。大孔可使用标准开孔器(孔锯/圆规锯)。
图片来源:Exolon® 技术手册
二、铣削与雕刻参数
| 参数 | 推荐值 |
|---|---|
| 后角 Clearance angle α | 5–10° |
| 前角 Rake angle γ | 0–10° |
| 切削速度 Cutting speed | 100–500 m/min |
| 进给 Feed | 0.1–0.5 mm/rev |
PC 板铣削加工性好,选型看加工内容;务必保证刀具排屑良好、切削刃锋利。曲线轮廓可用雕刻头(Routing):推荐转速 20,000 rpm,使用直柄硬质合金或高速钢刀头,直径 6–10 mm 为佳。
三、锯切参数
圆锯是切 PC 板最简单的方式,硬质合金锯片切边最干净;齿距薄板用细齿、厚板用粗齿。带锯适合成型件与不规则形状的曲线切割,厚料用宽齿距;对切边质量要求更高时,圆锯或铣削优于带锯。厚度不足 1.5 mm 的薄板应改用厚衬板承托或直接用剪刀剪切,而不是圆锯。
| 参数 | 带锯 Ribbon saw | 圆锯 Circular saw |
|---|---|---|
| 后角 Clearance angle α | 20–40° | 10–30° |
| 前角 Rake angle γ | 0–5° | 5–15° |
| 切削速度 v | 10–17 m/s | 17–50 m/s |
| 齿距 t | 1.5–3.5 mm | 2–10 mm |
锯面残留切屑会划伤保护膜和板面,记得清理。切边出问题时按下列顺序排查:切边熔粘(拉丝/熔珠)→ 检查刀具锋利度、降切削速度、降进给、必要时冷却;切边有缺口 → 检查刀具锋利度与几何角度、改善切割衬面(必要时加垫板)。
补充冲裁口径:3 mm 以下板材可裁切冲孔,刃口楔角最大 45°,刃口与刀垫面间隙 0.01–0.03 mm;1.5 mm 以上板材要光滑切边时,推荐改用锯切或铣削。冲孔后如需 145 °C 以上热处理,孔径要预留约 5% 收缩余量。
四、三个”不做会裂”的细节
- 冷却介质只有两种:水、无油压缩空气。切削油/乳化液中的添加剂会诱发应力开裂,这一条没有商量余地。
- 孔壁质量决定装配成败:孔要光滑、尽量无缺口与粗糙面,才能可靠紧固——孔壁的划痕缺口是应力集中点,螺栓锁紧时极易从此开裂。
- 划线别用尖锐工具:在保护膜上用软铅笔或记号笔划线;尖锐划针的刻痕有切口效应,受力时板材可能从此处开裂。加工期间保留保护膜(贮存期 6 个月),完成后立即撕除。
还有一个尺寸口径:PC 线性热膨胀系数 0.065 mm/m·°C,远高于金属,尺寸必须在室温下检验;–10 °C 到 +35 °C 的温差下,1 米长的板会伸缩 3 mm。机加工公差设计请参考我们此前的变形控制专文。
五、常见问题
Q:PC 板钻孔到底要不要加冷却液?
一般不需要。钻深孔、连续批量钻孔出现过热时,只允许用水或无油压缩空气;切削油与油水乳化液会诱发应力开裂,禁止使用。
Q:为什么钻好的孔装配锁螺栓时开裂了?
两个最常见原因:一是孔壁有毛刺或粗糙缺口,锁紧后成为应力集中点;二是加工时用过切削油/乳化液,残留添加剂诱发应力开裂。对照上文第一节与第四节逐项排查。
Q:锯切边缘熔粘发亮怎么调参数?
排查顺序:先查刀具是否锋利,再降切削速度、降进给,必要时冷却。切边有缺口则查刀具几何并加衬垫板改善支撑。
结语
上面所有参数按行业通用工程实践整理,可作为加工工艺卡直接引用。创美嘉长期提供 PC/亚克力板的 CNC 精密机加工——钻孔、铣削、雕刻、锯切,板件加工精度可达 ±0.01 mm,欢迎带图询价(见工业塑件机加工)。相关阅读:PC 板变形控制与安装预留、PC 板激光切割预干燥、PC 板耐化学品与应力开裂。
